L'operazione
di rilievo finalizzata alla conoscenza del manufatto architettonico
con valenza storico-artistica deve fornire, sia al progettista che
ai responsabili della Sovrintendenza ai Beni Ambientali ed Architettonici,
quei dati che individuano la corrispondenza con i dati storici pervenuti
dalla ricerca archivistica, e l'utilizzo di materiali e tecnologie
riferiti alle differenti epoche.
Si
è visto come nella pratica realizzativa molti interventi di
restauro strutturale eseguiti in tempi recenti hanno tradito
l'idea di "conservazione": in casi estremi abbiamo assistito
alla demolizione ingiustificata, anche se in architetture definite
"minori", di solai, cassettonati e tetti secolari in legno;
in altri casi, sicuramente più frequenti si sono verificate
estese manomissioni di antichi organismi portanti dovuti all'uso
generalizzato di nuove strutture e
generalizzato di nuove strutture e di nuovi materiali in sostituzione
di quelli originari.
Interventi, quindi, arbitrari o
quantomeno pesanti indotti, il più delle volte, da una difficoltà
di valutazione dei comportamenti strutturali di questi organismi.
In edifici
di valenza storica e artistica di notevole importanza,
se si vuole
approfondire oggettivamente |

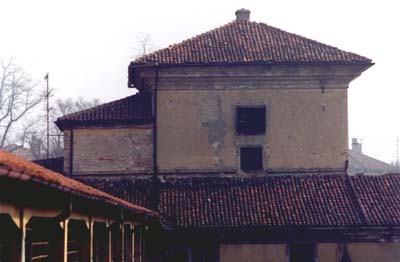

"La
Torre Minore"
|
lo studio riguardante l'esame cronologico degli interventi che
lo hanno caratterizzato, classificarli secondo la loro natura,
analizzare le loro caratteristiche estetiche e funzionali, ricercare
i fattori determinanti della tipologia architettonica,
si deve |

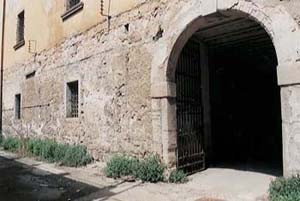

"L'accesso
al Lato Sud"
|
aggiungere alle indagini storico-documentali una precisa rappresentazione
grafica ricavata direttamente per mezzo del rilievo.
L'analisi
grafica infatti permette di raggiungere la fase di conoscenza
oggettiva e quindi l'esatta lettura del testo architettonico
tramite l'individuazione delle sue caratteristiche stilistiche
e costruttive.
L'esempio scelto riguarda un edificio militare ricco di valenza
storica per il quale esistono, contrariamente a moltissimi manufatti
artistici, estese ricerche storiche ed una notevole documentazione
archivistica, che però non risultavano supportate da alcuna
indagine diretta di rilievo.
Appare perciò un caso singolare ed interessante per verificare
con l'indagine diretta quanto emerso dalla ricerca documentale.
Il fondamentale rilievo metrico è stato integrato da un rilievo
|
fotografico
che ne risulta una componente essenziale per un riscontro reale
a posteriori dello stato di manutenzione dell'edificio, |
oggetto del nostro studio.
Le operazioni di rilievo sono state svolte in due fasi distinte.
-
1^ fase: Rilievo della fabbrica (recinto del Castello)
nella quale si individuerà l'intervento di conservazione.
Esso risulta indispensabile per la conoscenza critica del cmplesso
(evoluzione temporale delle opere, individuazione delle epoche,
interpretazione della struttura nella sua complessità, ricerca
delle valenze storico-artistiche).
- 2^ fase: Rilievo puntuale
del degrado delle strutture. Tale rilievo permette di raggiungere
la conoscenza metrica dei singoli elementi e della loro posizione
spaziale, la conoscenza del loro rapporto con l'edificio e della
loro funzione statica.
GLI AFFRESCHI DEL' 300
NELLA TORRE MINORE
|
|
|
|
Lo stesso rilievo,
supportato da una prima indagine conoscitiva di tipo visiva, ha
consentito la restituzione esatta dello stato di |
|
degrado
dei
manufatti colpiti da incendio
e quindi
ha perm- esso di program- mare e guidare
le suc- cessive ispezioni (analisi chimico-fisiche) finalizzate
all'esatta conoscen- za dello stato materico. |
MATERIALE
DISPONIBILE
|
-

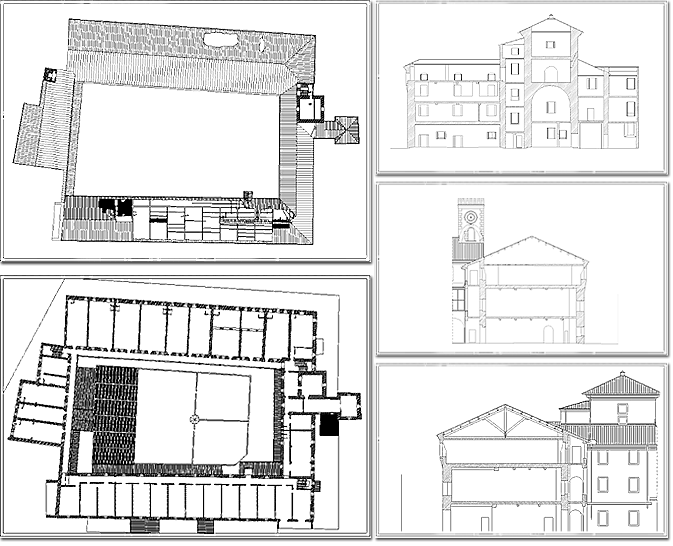

Planimetrie
del luogo
- Rilievo plani-altimetrico
- Rilievo: pianta del primo livello
- Rilievo: pianta del secondo livello
- Rilievo: pianta del terzo livello
- Rilievo: pianta quarto, quinto e sesto livello
- Rilievo: sezioni 1, 2, 3, 4
- Rilievo: sezioni 5, 6, 7, 8

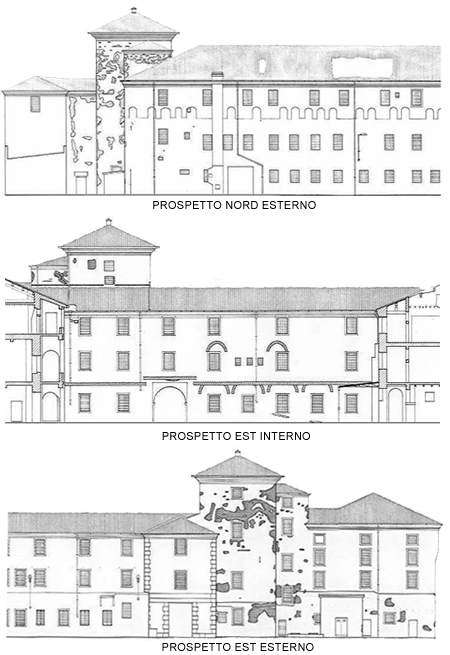

- Rilievo: prospetti del corpo Nord
|
-
Rilievo: prospetti del corpo Ovest
- Rilievo: prospetti del corpo Sud
- Rilievo: prospetti del corpo Est
- Iconografia storica commentata delle piante
- Iconografia storica commentata delle viste esterne
- Rilievo della copertura Sud: piante e sezioni
- Rilievo locali 1, 2, 3 corpo Sud: piante e copertura
- Rilievo locali 1, 2, 3 corpo Sud: sezioni
|
|
